Quạt tháp giải nhiệt làm từ vật liệu hợp kim nhôm dòng ALF được thiết kế dành riêng cho tháp giải nhiệt, mang lại những ưu điểm khác biệt so với các loại quạt khác. Lưỡi dao được cải tiến để hoạt động với âm thanh thấp, mang lại khả năng lưu lượng và áp suất không khí tối đa ở tốc độ giảm. Vỏ của quạt tháp giải nhiệt ALF được làm bằng hợp kim aliminum chất lượng cao được tẩm bột màu để phân bố đều trên tấm laminate. Các cánh kết nối với trung tâm quạt bằng vòng sắt mạ kẽm nặng được đúc liền với mỗi cánh quạt. Bằng cách nới lỏng phần cứng gắn trung tâm, các cánh quạt có thể dễ dàng xoay để đạt được cao độ mong muốn, cho phép sử dụng tối đa công suất quạt.
MÔ TẢ VỀ QUẠT THÁP GIẢI NHIỆT ALF
Đặc điểm
■ Hiệu quả truyền động cao: Cánh gió bằng hợp kim nhôm với hiệu suất truyền động cao.
■ Trọng lượng nhẹ: Vật liệu hợp kim nhôm có độ bền cao.
■ Cân bằng tốt: các cánh quạt có độ chính xác cao, và đã được kiểm tra về độ cân bằng và cân bằng trọng lượng trước khi giao hàng, cân bằng chạy của quạt đã được sửa đổi.
■ Khả năng chống ăn mòn: Quá trình xử lý oxy hóa bề mặt được sử dụng trên bề mặt của quạt giúp cải thiện khả năng chống ăn mòn.
■ Trọng lượng nhẹ: Vật liệu hợp kim nhôm có độ bền cao.
■ Cân bằng tốt: các cánh quạt có độ chính xác cao, và đã được kiểm tra về độ cân bằng và cân bằng trọng lượng trước khi giao hàng, cân bằng chạy của quạt đã được sửa đổi.
■ Khả năng chống ăn mòn: Quá trình xử lý oxy hóa bề mặt được sử dụng trên bề mặt của quạt giúp cải thiện khả năng chống ăn mòn.
Các thông số kỹ thuật

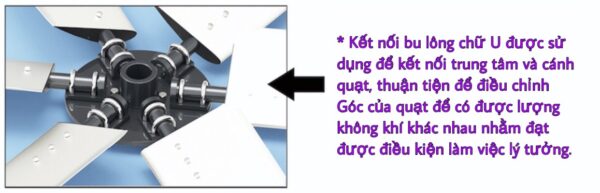

Các cánh quạt tháp giải nhiệt kết nối với trung tâm được sử dụng một vòng sắt mạ kẽm nặng được đúc liền với mỗi cánh quạt. Bằng cách nới lỏng phần cứng gắn trung tâm, các cánh quạt có thể dễ dàng xoay để đạt được cao độ mong muốn, cho phép sử dụng tối đa công suất quạt.
 |  |
| Model | Đường kính quạt (mm) | Số cánh quạt | Loại lưỡi | Tỷ lệ tốc độ, vận tốc (r/phút) | Lưu lượng không khí (m³/h) | Tổng áp suất (Pa) | Phù hợp với mô hình hộp giảm tốc | Công suất (kw) | Giá trị kiểm tra tiếng ồn đường kính quạt (dB) |
| ALF1500-4A | 1500 | 4 | A | 370 | 59700 | 120 | AYQ 132-4-370 | 4 | 68 |
| ALF1500-4B | 1500 | 4 | B | 330 | 57300 | 130 | AYQ 132-4-330 | 4 | 65 |
| ALF1500-6B | 1500 | 6 | B | 250 | 61200 | 132,2 | AYQ 132-4-250 | 4 | 60 |
| ALF1800-4A | 1800 | 4 | A | 370 | 81000 | 139 | AYQ 132-4-370 | 5.5 | 70 |
| ALF1800-4A | 1800 | 4 | A | 330 | 85800 | 125 | AYQ 132-5,5-330 | 5.5 | 66 |
| ALF1800-6A | 1800 | 6 | A | 250 | 81000 | 139 | AYQ 132-5,5-250 | 5.5 | 60 |
| ALF2000-4A | 2000 | 4 | A | 370 | 92400 | 130 | AYQ 132-5,5-370 | 7,5 | 70 |
| ALF2000-4A | 2000 | 4 | A | 330 | 102000 | 126 | AYQ 132-4-330 | 7,5 | 66 |
| ALF2000-6B | 2000 | 6 | B | 250 | 101400 | 120 | AYQ 160-7,5-250 | 7,5 | 61 |
| ALF2100-4A | 2100 | 4 | A | 370 | 101400 | 150.4 | AYQ 132-7,5-370 | 7,5 | 71 |
| ALF2100-4A | 2100 | 4 | A | 350 | 91200 | 120.1 | AYQ 132-5,5-350 | 5.5 | 66 |
| ALF2100-6A | 2100 | 6 | A | 250 | 91200 | 120.1 | AYQ 132-5,5-250 | 5.5 | 61 |
| ALF2400-6B | 2400 | 6 | B | 330 | 170000 | 210 | AYQ 160-11-210 | 11 | 70 |
| ALF3000-4A | 3000 | 4 | A | 320 | 260000 | 171 | AYQ 160-18,5-320 | 18,5 | 73 |
| ALF3000-4A | 3000 | 4 | A | 250 | 221760 | 179 | AYQ 160-15-250 | 15 | 70 |
| ALF3000-6A | 3000 | 6 | A | 210 | 202248 | 147 | AYQ 160-11-210 | 11 | 65 |
| ALF3500-4B | 3500 | 4 | B | 320 | 280000 | 130 | AYQ 160-22-320 | 22 | 75 |
| ALF3500-6B | 3500 | 6 | B | 210 | 260000 | 130 | AYQ 160-15-210 | 15 | 65 |
| ALF3600-4B | 3600 | 4 | B | 320 | 320000 | 170 | AYQ 160-22-320 | 22 | 76 |
| ALF3600-6B | 3600 | 6 | B | 210 | 350000 | 210 | ADQ 160-22-210 | 22 | 65 |
| ALF4267-4B | 4267 | 4 | B | 250 | 425000 | 130 | ADQ 160-22-250 | 22 | 73 |
| ALF4267-6B | 4267 | 6 | B | 210 | 450000 | 215 | ADQ 225-37-210 | 37 | 66 |
| ALF4500-4B | 4500 | 4 | B | 210 | 550000 | 171 | ADQ 225-37-210 | 37 | 75 |
| ALF4500-6B | 4500 | 6 | B | 165 | 560000 | 210 | ADQ 225-37-165 | 37 | 73 |
| ALF5000-6B | 5000 | 6 | B | 165 | 550000 | 120 | ADQ 225-30-165 | 30 | 75 |
| ALF5000-4B | 5000 | 4 | B | 160 | 500000 | 120 | ADQ 225-22-165 | 22 | 68 |
| ALF6000-4B | 6000 | 4 | B | 165 | 600000 | 120 | ADQ 225-30-165 | 30 | 75 |
| ALF6000-6B | 6000 | 6 | B | 165 | 650000 | 120 | ADQ 225-37-165 | 37 | 76 |
Hướng dẫn lắp ráp quạt tháp giải nhiệt
Quạt hợp kim nhôm rỗng loại ALF dòng ALF mới được vận chuyển ở dạng chưa lắp ráp, cánh quạt và trung tâm sẽ được khớp với nhau để đảm bảo lắp ráp lại đúng cách.
một. Chọn khu vực thoáng rộng để phù hợp với đường kính quạt.

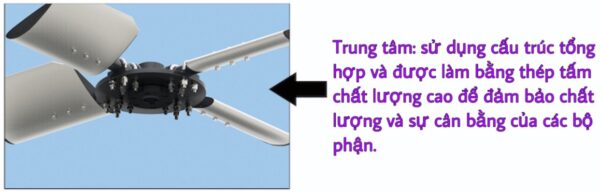

a. Đặt trung tâm quạt 1 ở trung tâm của khu vực làm việc với các ổ cắm cánh quạt.
b. Đặt cánh quạt 2 vào ổ cắm cánh quạt trên trung tâm. Trên các quạt có các cánh chồng lên nhau ở trung tâm, hãy đảm bảo có cạnh đầu dưới cạnh sau của cánh tiến.
c. Đảm bảo vòng cổ an toàn của chuôi lưỡi dao nằm trong vành trung tâm bên trong
Hướng dẫn lắp đặt quạt tháp giải nhiệt
1. Đảm bảo rằng động cơ tháp giải nhiệt đã được khóa.
2. Làm sạch lỗ khoan trung tâm và phần mở rộng trục dẫn động cho hết chiều dài của chìa khóa.
3. Chèn chìa khóa vào rãnh then. Đỉnh của khóa phải ở dưới đỉnh trục không quá 3 mm. Điều quan trọng là phải vừa khít theo chiều rộng và không bao giờ được thay đổi.
4. Sau khi làm sạch, phủ một lớp hợp chất chống co giật lên phần ăn khớp của trục.
5. Nâng cụm quạt lên phía trên trục và từ từ hạ trung tâm xuống trục với các rãnh then hoa được căn chỉnh. Đảm bảo khóa không trượt xuống trong khi cài đặt.
6. Lắp đặt vít nắp giữ trung tâm với máy giặt có khóa.
Ứng dụng và cách sử dụng
Quạt tháp giải nhiệt hợp kim nhôm kiểu rỗng được sử dụng rộng rãi trong các loại tháp giải nhiệt, 3 cánh quạt, 4 cánh quạt, 5 cánh quạt, 6 cánh quạt và 8 cánh quạt có sẵn cho các điều kiện làm việc và điều kiện lượng không khí khác nhau. Alpha cũng cung cấp dịch vụ tùy chỉnh cho khách hàng trên toàn quốc.
Bảo trì quạt
Bảo trì quạt tháp giải nhiệt kịp thời sẽ kéo dài tuổi thọ hữu ích và đảm bảo hoạt động liên tục không gặp sự cố. Sau tuần đầu tiên và sau đó trong khoảng thời gian sáu tháng:
• Mô men xoắn tất cả phần cứng để kiểm tra xem có bị lỏng không.
• Mô men xoắn tất cả phần cứng để kiểm tra xem có bị lỏng không.
• Kiểm tra bằng mắt quạt xem có bị hư hỏng do mảnh vụn trong không khí hay không, kiểm tra các đoạn xi lanh quạt và vết ăn mòn. Khắc phục mọi tình huống đã xác định gây bất lợi cho hoạt động của quạt.
• Loại bỏ cặn bẩn hoặc cặn bẩn tích tụ.
• Làm sạch các lỗ thoát nước ở đầu quạt.
• Làm sạch các lỗ thoát nước ở đầu quạt.
Alpha chuyên cung cấp các linh phụ kiện tháp giải nhiệt. Đến với Alpha khách hàng sẽ được sử dụng hàng chất lượng, giá cả cạnh tranh. Mọi câu hỏi xin vui lòng liên hệ thông tin bên dưới để được tư vấn.
