Sơ đồ hệ thống làm mát – Chi tiết thiết kế và hoạt động

Sơ đồ hệ thống làm mát là một phần quan trọng trong việc thiết kế các hệ thống làm mát hiệu quả. Nó cung cấp cho chúng ta một cái nhìn tổng quan về cách các thành phần khác nhau trong hệ thống tương tác để giữ cho các máy móc và thiết bị của chúng ta được làm mát. Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về sơ đồ hệ thống làm mát, từ cơ bản đến nâng cao.

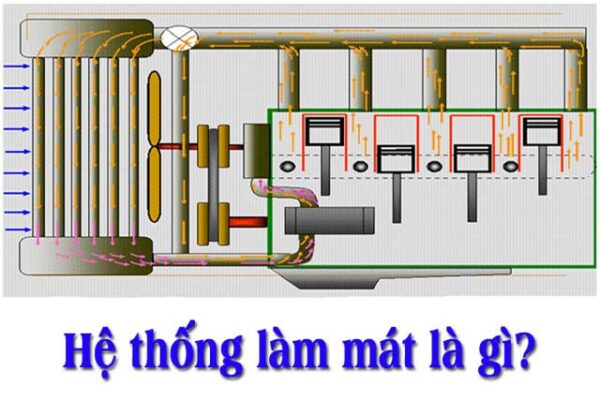

1. Sơ đồ hệ thống làm mát là gì?

Sơ đồ hệ thống làm mát là một biểu đồ minh họa các thành phần khác nhau của hệ thống làm mát được sử dụng để kiểm soát nhiệt độ của các thiết bị hoặc máy móc. Nó bao gồm các thiết bị như bơm, ống dẫn, tản nhiệt và quạt. Sơ đồ này cho phép các kỹ sư và nhân viên bảo trì hiểu rõ cách hệ thống làm mát hoạt động và cách các thành phần tương tác với nhau để giữ cho nhiệt độ hoạt động trong giới hạn an toàn.

2. Các thành phần chính trong sơ đồ hệ thống làm mát

Các thành phần chính của một hệ thống làm mát bao gồm bơm, tản nhiệt, ống dẫn và quạt. Bơm được sử dụng để bơm chất lỏng làm mát (chẳng hạn như nước) từ tản nhiệt đến các thiết bị cần được làm mát. Tản nhiệt có nhiệm vụ hấp thụ nhiệt từ thiết bị cần được làm mát và truyền nó đến chất lỏng làm mát. Ống dẫn được sử dụng để chuyển đổi chất lỏng làm mát từ các thiết bị cần được làm mát đến tản nhiệt. Quạt giúp tuần hoàn chất lỏng làm mát qua các thiết bị cần được làm mát và tản nhiệt.

3. Sơ đồ hệ thống làm mát đơn giản

Sơ đồ hệ thống làm mát đơn giản bao gồm một bơm, một tản nhiệt, một ống dẫn và một quạt. Bơm bơm nước từ tản nhiệt đến các thiết bị cần được làm mát thông qua ống dẫn. Chất lỏng làm mát tuần hoàn qua các thiết bị và tản nhiệt để giải phóng nhiệt. Quạt giúp tuần hoàn chất lỏng làm mát qua hệ thống.

4. Sơ đồ hệ thống làm mát phức tạp

Sơ đồ hệ thống làm mát phức tạp hơn gồm nhiều thành phần khác nhau như bơm, tản nhiệt, ống dẫn, van điều khiển, bình chứa, quạt… Các thành phần này được kết nối với nhau để tạo ra một hệ thống làm mát hoạt động hiệu quả. Ngoài các thành phần chính, hệthống cũng có thể bao gồm các thiết bị phụ như van điều khiển hoặc bình chứa để giúp kiểm soát áp lực và lưu trữ chất lỏng làm mát.

5. Tại sao Sơ đồ hệ thống làm mát quan trọng?

Sơ đồ hệ thống làm mát là rất quan trọng trong việc thiết kế và vận hành các hệ thống làm mát hiệu quả. Với sự hiểu biết về sơ đồ hệ thống làm mát, các kỹ sư và nhân viên bảo trì có thể nắm rõ cách các thành phần hoạt động cùng với nhau để giữ cho các thiết bị hoạt động ở nhiệt độ an toàn. Nó cũng giúp phát hiện và khắc phục các vấn đề trong hệ thống làm mát.

6. FAQ

Q1: Làm thế nào để lựa chọn kích thước của hệ thống làm mát?

A1: Kích thước của hệ thống làm mát, tháp giải nhiệt được xác định dựa trên nhiệt lượng cần được loại bỏ từ các thiết bị cần được làm mát và tổng diện tích bề mặt tản nhiệt.

Q2: Tại sao nên sử dụng các tản nhiệt có độ dày lớn hơn?

A2: Các tản nhiệt có độ dày lớn hơn sẽ cải thiện khả năng truyền nhiệt và giúp loại bỏ nhiệt hiệu quả hơn.

Q3: Tại sao lại cần phải sử dụng van điều khiển trong hệ thống làm mát?

A3: Van điều khiển được sử dụng để kiểm soát áp suất và lưu lượng chất lỏng làm mát, giúp duy trì hiệu suất của hệ thống.

Q4: Có thể sử dụng nước biển làm chất làm mát cho hệ thống không?

A4: Không nên sử dụng nước biển làm chất làm mát cho hệ thống do nó có chứa muối và các tạp chất gây ăn mòn thiết bị.

Q5: Tôi nên thực hiện bảo trì định kỳ cho hệ thống làm mát như thế nào?

A5: Bảo trì định kỳ cho hệ thống làm mát bao gồm việc kiểm tra và thay thế các thành phần như bơm, tản nhiệt và ống dẫn. Nên thực hiện bảo trì định kỳ để đảm bảo hiệu suất của hệ thống.

Kết luận

Sơ đồ hệ thống làm mát là một phần quan trọng trong việc thiết kế và vận hành các hệ thống làm mát hiệu quả. Nó cho phép chúng ta hiểu hoạt động của các thành phần trong hệ thống và giúp kiểm tra và khắc phục các vấn đề nhanh chóng. Để duy trì hiệu suất của hệ thống, cần thực hiện bảo trì định kỳ và sử dụng các thành phần chất lượng tốt.
