Tìm hiểu về Bản vẽ Cad tháp giải nhiệt

Chắc hẳn đối với những ai đang quan tâm về tháp giải nhiệt nước công nghiệp sẽ được nghe qua cụm từ “Bản vẽ cad tháo giải nhiệt” mà không biết nó dùng để làm gì? Bài viết hôm nay Alpha Cooling Tower sẽ cùng các bạn tìm hiểu về bản vẽ cad giải nhiệt cũng như công dụng của nó.

Bản vẽ Cad giải nhiệt là gì?

Bản vẽ cad tháp giải nhiệt là bản vẽ của thiết bị tháp giải nhiệt được vẽ bằng  công nghệ CAD (Computer-Aided Design) là một công nghệ sử dụng phần mềm để tạo ra các mô hình và bản vẽ kỹ thuật trên máy tính. Nó được sử dụng rộng rãi trong nhiều lĩnh vực để thiết kế và mô phỏng các sản phẩm, công trình, hoặc hệ thống.

Bản vẽ CAD trong trường hợp này sẽ chứa thông tin về cấu trúc, thiết kế và các thành phần của hệ thống giải nhiệt, bao gồm các ống, bơm, quạt, van, và các phần khác.

Bản vẽ CAD giải nhiệt có thể cung cấp một hình ảnh chi tiết về kích thước, hình dạng, cấu trúc và vị trí của các thành phần, cũng như vật liệu và chi tiết kỹ thuật liên quan. Nó giúp các kỹ sư và nhà thiết kế hiểu rõ hơn về hệ thống giải nhiệt, kiểm tra và tối ưu hóa thiết kế trước khi triển khai thực tế.

Vì vậy, một bản vẽ CAD giải nhiệt là một tài liệu thiết kế trên máy tính sử dụng công nghệ CAD để biểu diễn và mô phỏng hệ thống giải nhiệt, giúp tăng hiệu suất và chính xác trong quá trình thiết kế và xây dựng.

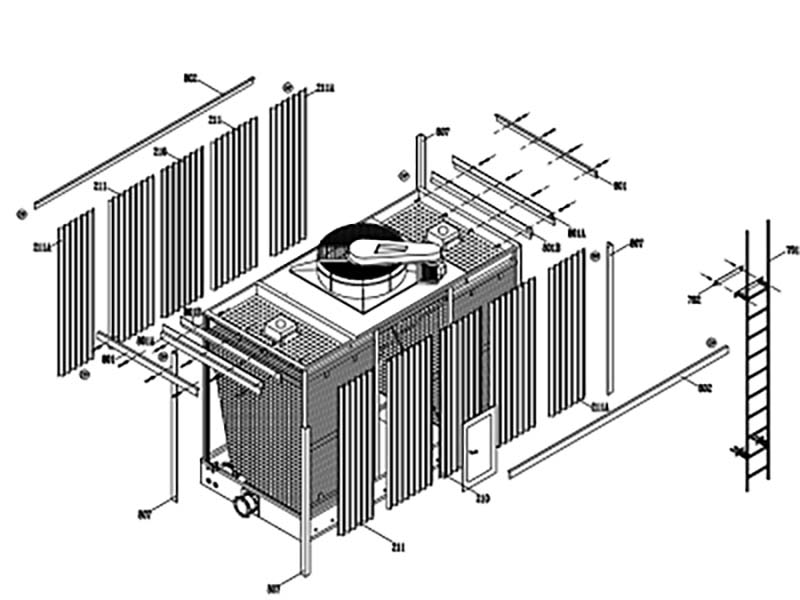

Bản vẽ tháp giải nhiệt



>>> Có thể bạn quan tâm: Tiêu chuẩn nước trong tháp giải nhiệt như thế nào?

Bản vẽ Cad giải nhiệt gồm những gì?

Bản vẽ CAD (Computer-Aided Design) của tháp giải nhiệt cung cấp một hình ảnh chi tiết về cấu trúc và thiết kế của tháp giải nhiệt. Bản vẽ này thường bao gồm các thông tin sau:

Kích thước và hình dạng

Bản vẽ CAD sẽ hiển thị kích thước chính xác của tháp giải nhiệt, bao gồm chiều cao, đường kính và các kích thước khác liên quan. Nó cũng cho phép xem hình dạng và hình ảnh của tháp giải nhiệt từ nhiều góc độ khác nhau.

Cấu trúc và vị trí

Bản vẽ CAD cung cấp thông tin về cấu trúc và vị trí của các thành phần chính trong tháp giải nhiệt. Điều này bao gồm các bức xạ, ống nước, bơm, quạt và các bộ phận khác. Bản vẽ sẽ chỉ ra vị trí và kết nối của từng thành phần trong hệ thống.

Vật liệu và chi tiết kỹ thuật

Bản vẽ CAD thường cung cấp thông tin về vật liệu được sử dụng trong tháp giải nhiệt và các chi tiết kỹ thuật liên quan. Điều này bao gồm thông số kỹ thuật của các vật liệu, đặc điểm kỹ thuật của các bộ phận và các thông số liên quan khác.

Hệ thống và mạng lưới

Bản vẽ CAD cũng có thể hiển thị hệ thống và mạng lưới của tháp giải nhiệt, bao gồm các đường ống, van, van bướm và các thiết bị khác. Nó cho phép hiểu rõ hơn về cách mà các thành phần được kết nối và tương tác với nhau trong hệ thống.

Chi tiết kỹ thuật khác

Bản vẽ CAD có thể cung cấp các chi tiết kỹ thuật khác như độ bền cơ học, hệ thống điện, hệ thống điều khiển và các thông số hiệu suất liên quan.

>>> Có thể bạn quan tâm: Các loại hóa chất sử dụng trong tháp làm mát

Tại sao phải cần bản vẽ Cad tháp giải nhiệt?

Bản vẽ CAD của tháp giải nhiệt là một yếu tố quan trọng trong quá trình thiết kế và xây dựng tháp giải nhiệt nước công nghiệp. Dưới đây là một số lý do vì sao cần có bản vẽ CAD tháp giải nhiệt:

Thiết kế chính xác: Bản vẽ CAD cho phép thiết kế tháp giải nhiệt với mức độ chính xác cao. Các kích thước, hình dạng và vị trí của các thành phần như ống, bức xạ, bơm, quạt, và van được xác định chính xác trên bản vẽ. Điều này giúp đảm bảo rằng thiết kế sẽ hoạt động hiệu quả và đáp ứng yêu cầu của hệ thống giải nhiệt.

Mô phỏng và tối ưu hóa: Bản vẽ CAD có thể được sử dụng để mô phỏng và tối ưu hóa thiết kế tháp giải nhiệt trước khi triển khai thực tế. Bằng cách sử dụng phần mềm CAD phù hợp, người thiết kế có thể mô phỏng luồng chất lỏng, áp suất, nhiệt độ và hiệu suất của hệ thống. Điều này giúp phát hiện và khắc phục các vấn đề thiết kế trước khi xây dựng thực tế, tiết kiệm thời gian và nguồn lực.

Hiệu quả xây dựng: Bản vẽ CAD cung cấp hướng dẫn chi tiết về cấu trúc và lắp đặt của tháp giải nhiệt. Điều này giúp các nhà thầu và kỹ sư xây dựng hiểu rõ hơn về cách lắp đặt và kết nối các thành phần của tháp giải nhiệt. Điều này giảm thiểu nguy cơ sai sót và đảm bảo rằng quá trình xây dựng diễn ra một cách hiệu quả và chính xác.

Bảo trì và sửa chữa: Bản vẽ CAD cung cấp thông tin chi tiết về cấu trúc và thành phần của tháp giải nhiệt. Điều này rất hữu ích trong việc bảo trì, sửa chữa và thay thế các bộ phận trong tháp giải nhiệt. Các bản vẽ CAD giúp xác định đúng vị trí và lắp đặt các thành phần mới, đảm bảo rằng các công việc bảo trì và sửa chữa được thực hiện đúng cách.

Hỗ trợ quản lý dự án: Bản vẽ CAD của tháp giải nhiệt cung cấp thông tin chi tiết và đáng tin cậy cho quản lý dự án. Nó giúp quản lý dự án có cái nhìn tổng quan về thiết kế, lịch trình và tài liệu kỹ thuật liên quan đến tháp giải nhiệt. Điều này giúp đảm bảo rằng dự án được quản lý một cách hiệu quả, từ việc lập kế hoạch đến giám sát tiến độ và đảm bảo chất lượng công trình.

Tài liệu tham khảo và đào tạo: Bản vẽ CAD của tháp giải nhiệt có thể được sử dụng như tài liệu tham khảo và đào tạo cho những người mới trong lĩnh vực giải nhiệt. Các bản vẽ cung cấp hình ảnh chi tiết về cấu trúc, thiết kế và thành phần của tháp giải nhiệt, giúp người mới nắm vững kiến thức cần thiết và hiểu rõ về hệ thống.

Tổng quan, bản vẽ CAD của tháp giải nhiệt là một công cụ quan trọng trong quá trình thiết kế, xây dựng và bảo trì hệ thống. Nó cung cấp thông tin chi tiết, giúp tối ưu hóa thiết kế, hỗ trợ quản lý dự án và đảm bảo hiệu quả trong việc xây dựng và bảo trì tháp giải nhiệt.
